Пособие для начинающих: Сборка компьютера своими руками в деталях. Часть 2

Добавлена: 26-03-2013 Раздел: Железо Автор: Валерий Чугунков Просмотров: 43819

Пособие для начинающих: Сборка компьютера своими руками в деталях. Часть 2

Во второй части пособия по сборке компьютера своими руками мы поговорим об установке в корпус оптического привода, жесткого диска и материнской платы, а так же разберемся с подключением кнопок, светодиодов и разъемов, размещённых на лицевой панели.

Оглавление



Напомним, что в первой части пособия по самостоятельной сборке ПК, мы рассказали о том, как устанавливать  в материнскую плату процессор с системой охлаждения и модули оперативной памяти. Теперь приступаем ко второму этапу сборки компьютера, в котором мы начнем размещать его компоненты внутри корпуса.

Подготовка корпуса к сборке и установка переднего вентилятора

Достаем корпус и снимаем с него две боковые крышки, каждая из которых крепится двумя винтами сзади, расположенными снизу и сверху.

remove_the_cover

После откручивания винтов, необходимо немного потянуть и сместить крышку от передней к задней части корпуса, пока она не выйдет из фиксирующих пазов.

remove_the_cover

Внутри корпуса вы найдете пакетик с винтами, с помощью которых в дальнейшем будет осуществляться крепление компонентов системного блока.

В нашем случае, мы будем устанавливать дополнительный внутрикорпусной вентилятор для охлаждения жестких дисков, так что помимо боковых крышек снимаем и переднюю панель корпуса.

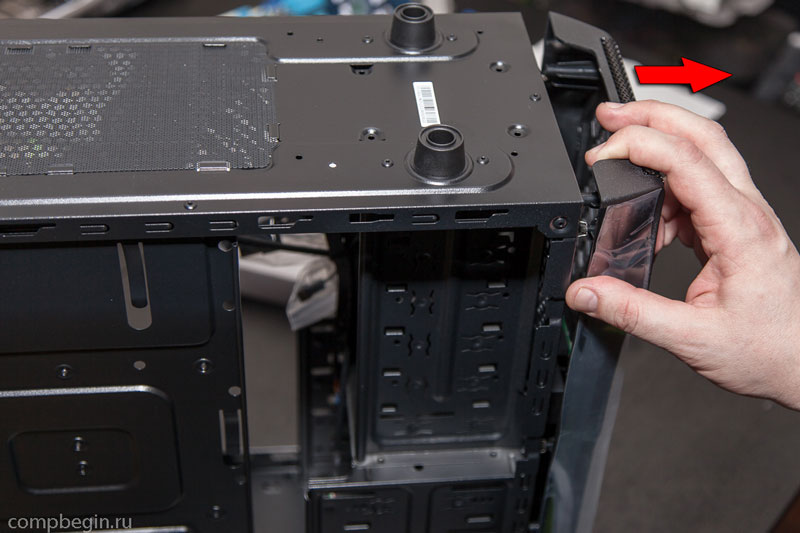

removing_the_front_panel_of_the_case

Для этого достаточно просто потянуть панель, взявшись за выемку, расположенную в ее нижней части.

Сняв переднюю панель, снизу на лицевой части прикручиваем внутрикорпусной вентилятор четырьмя винтами, идущими с ним в комплекте. При этом винты закручиваются с обратной стороны металлического основания корпуса.

install_front_fan_in_the_case

Мы установили кулер таким образом, что он вдувал прохладный воздух внутрь, тем самым, обеспечивая комфортную температуру для работы жестких дисков. Кабель подключения продеваем в специальное отверстие, расположенное рядом с вентилятором и убираем внутрь корпуса.

Установка оптического привода и жесткого диска

Как правило, в передней части корпуса настольного компьютера устанавливаются устройства хранения, чтения и записи информации, к которым относятся: жесткие диски, оптические приводы, дисководы и картридеры. Для их размещения предусмотрена металлическая стойка,  занимающая всю высоту корпуса с отсеками различной ширины. В боковых стенках стойки имеются отверстия и прорези, служащие для крепления к ним устройств винтами или различного рода зажимами.

Условно, всю переднюю стойку по вертикали можно поделить на три части. Обычно, в корпусах небольшого или среднего размера (форм-факторы mATX и ATX), в верхней части располагается от двух до четырех внешних отсеков для установки 5,25-дюймовых устройств, к которым относятся, в том числе, оптические приводы. Мы установим привод, традиционно, в самый верхний отсек.

install_dvd_in_the_case

Для этого проталкиваем его снаружи внутрь отсека до того момента, пока не совместятся четыре отверстия (по два с каждой стороны), проделанные на нем и на боковых металлических стенках стойки. При этом существует возможность регулировать горизонтальное положение привода (влево – вправо), для подгонки к лицевой панели. Фиксация устройства может осуществляться, как винтами (с самой маленькой резьбой), идущими в комплекте с корпусом, так и специальными зажимами, если это предусмотрено конструкцией корпуса.

В средней части передней стойки, размещаются внешние отсеки для 3,5 дюймовых устройств, к которым относятся устаревшие дисководы для флоппи-дисков и широко распространенные на сегодняшний день, картридеры, служащие для чтения данных с карт памяти. Как правило, для подобного типа устройств отводится не более двух отсеков, а их установка аналогична монтажу оптического привода.

И наконец, в нижней части передней стойки располагаются внутренние отсеки для 3,5-дюймовых устройств, служащих в основном для крепления жестких дисков. Их количество варьируется от 2 до 5 штук, в зависимости от размера корпуса. Выбор отсека для размещения винчестера находится всецело в ваших руках. Мы же для этой цели использовали предпоследнюю снизу ячейку.

Крепление дисков, как и в случае с оптическими приводами, производится с двух сторон (по два отверстия на каждой), либо винтами, но уже с большой резьбой, либо специальными защелками, если они предусмотрены конструкцией корпуса.

install_hdd_in_case

В отличие от  установки устройств во внешние отсеки, жесткий диск в свою ячейку вставляется изнутри корпуса. Именно поэтому, при расположении отсеков для HDD как на фото сверху, гораздо легче и удобней осуществлять его монтаж, когда в корпус еще не вкручена материнская плата.

basket_hdd

Правда бывает так, что корзина для винчестеров, в отличие от нашего варианта, развернута на 90 градусов к лицевой панели, и тогда установку жестких дисков проводить одинаково удобно в любой момент сборки.

install_dvd_hdd_in_Case

Итак, разместив все необходимые нам устройства в передней части корпуса, а именно оптический привод, жесткий диск и вентилятор для его дополнительного охлаждения, самое время приступить к установке материнской платы. Точнее сказать связки, состоящей из материнской платы, процессора с системой охлаждения и оперативной памяти, которую мы собрали в предыдущей части.

Установка материнской платы

Для удобства монтажа системной платы, корпус лучше положить. Сначала, устанавливаем в большой прямоугольный вырез, расположенный на задней части корпуса, планку от системной платы, из которой будут выходить разъемы для подключения периферийных устройств, таких как клавиатура, мышь, монитор, колонки и так далее.  Планка всегда идет в комплекте с системной платой.

install_back_mb_panel_in_case

Перед установкой, важно правильно сориентировать планку. Если смотреть на ее лицевую часть и держать заднюю панель горизонтально, то слева всегда должны размещаться одно или два круглых отверстия PS/2 для клавиатуры и мыши, а справа, тоже круглые, но меньшего диаметра, отверстия для разъемов звуковой карты. Если же планка ориентирована вертикально, то более крупные круглые отверстия для мышки и клавиатуры должны оказаться сверху.

Установка планки происходит изнутри корпуса. Для фиксации необходимо достаточно сильно надавить на нее по всему периметру до характерного щелчка, свидетельствующего о том, что планка надежно встала в пазы.

Для крепления материнской платы в корпусе предназначена большая металлическая пластина с проделанными в ней отверстиями. Перед укладкой платы, необходимо вкрутить в нужные отверстия небольшие ножки-переходники, к которым впоследствии и будет прикручиваться системная плата. Делается это для того, чтобы избежать возможности замыкания контактов на «материнке», исключив соприкосновение ее задней части с металлической пластиной корпуса.

install_mb_in_case

В большинстве случаев, для монтажа платы используется шесть опорных точек, хотя в некоторых случаях их может быть и девять, но это не наш вариант. Что бы понять в какие отверстия нужно вкручивать ножки, достаточно просто примерить материнскую плату к пластине, или воспользоваться подсказками, которые производители корпусов размещают рядом с отверстиями.

На сегодняшний день, в обычных настольных компьютерах используются два основных размера (форм-фактора) плат – ATX (средние и большие) и mATX (маленькие). Если внимательно присмотреться, то рядом со всеми отверстиями на пластине подписаны буквы: «A», «M» или «A/M». Отверстия с индексом «A» служат только для крепления плат форм-фактора ATX, с индексом «М» - только microATX, а с индексом «А/М» - и тех и других.

Таким образом, нам, имеющим в своем распоряжении материнскую плату среднего размера (ATX), необходимо вкрутить ножки в отверстия с буквами «A» и «A/M» в левом и среднем вертикальных рядах. Правый ряд используется редко для монтажа больших плат, требующих крепления девятью винтами. В то же время, обратите внимание, на перечеркнутое отверстие в левом ряду. Несмотря на то, что оно имеет маркировку «А/М», платы форм-фактора ATX к нему крепятся очень редко. В основном оно предназначено для монтажа «материнок» маленького размера mATX.

Итак, вкрутив все шесть крепежных штырьков, берем материнскую плату и аккуратно ее укладываем на них.

install_mb_in_case

При этом необходимо совместить разъемы на задней панели системной платы с вырезами на планке, а так же отверстия на ее текстолите с крепежными ножками.

case_back_panel

Теперь осталось только прикрутить плату к ножкам винтами с более крупной резьбой.

install_mb_in_case

После завершения монтажа материнской платы, самое время заняться подключением к ней устройств, внешних разъемов и кнопок.

Подключение кнопок, светодиодов и разъемов на лицевой панели

Сперва, обратим наше внимание на пучок проводов, идущих от лицевой части корпуса.

case_with_motherboard

Первый кабель включает в себя разъемы для подключения к системной плате лампочек питания (PLED) и активности жесткого диска (H.D.DLED или IDE LED), кнопок включения компьютера (POWER SW) и его экстренной перезагрузки (RESET SW), а так же в некоторых случаях, спикера системных предупреждений (SPEAKER).

connectors_for_mb

Другие два кабеля служат для подключения USB и аудио разъемов, расположенных на лицевой панели корпуса.

Как правило, все коннекторы для подсоединения этих кабелей всегда размещаются вдоль нижней кромки системной платы под слотами PCI и подписываются соответствующим образом.

connectors_mb

Так же, что бы исключить неправильное подключение, разъемы USB и AUDIO имеют так называемые замки - пустые и заглушенные контакты, делающие возможным соединение этих разъемов только к определенным коннекторам и только в определённом положении.

connectors_usb_audio_panel_in_mb

Как правило, все контакты на системной панели, служащей для подключения сигнальных лампочек, кнопок включения и перезагрузки, а так же спикера, подписываются практически идентично разъемам, которые должны быть с ними соединены.

system_panel_in_mb

Например, на увеличенной фотографии панели мы видим, что разъем светодиода питания необходимо подключать к двум левым контактам в верхнем ряду (PLED). Для сигнальной лампочки активности жесткого диска служат два самых левых контакта в нижнем ряду (IDE_LED). К средним контактам в нижнем ряду подключается кнопка включения/выключения компьютера (PWRSW), а к паре самых правых – кнопка экстренной перезагрузки (RESET). Ну и наконец, к четырем верхним контактам справа, при необходимости подсоединяется спикер (SPEAKER).

В некоторых случаях, коннекторы на материнской плате могут быть не подписаны вовсе. Тогда вам на помощь придет пользовательское руководство к системной плате, в котором подробно описывается назначение всех групп коннекторов и контактов, и наглядно изображается способы подключения к ним различных разъемов.

Подключение кабелей SATA

Соединив три вышеописанных кабеля с платой, переходим к подключению оптического привода и жесткого диска. Для этого нам понадобится пара кабелей SATA, обычно идущих в комплекте с материнской платой.

cable_sata_dvdrw

Здесь все просто. Один конец кабеля соединяем с разъемами на устройствах, а другой с разъемами на материнской плате.

cable_sata_hdd

Если на кабеле SATA с одной стороны разъем имеет угловую форму, то именно его и следует подключать к устройству.

На материнской плате, разъемы для подключения дисков и приводов SATA, как правило, размещаются в ее правом нижнем углу и соседствуют контактами уже знакомой нам системной панели. Узнать их довольно просто по характерным Г-образным коннекторам, окруженных фиксирующей защитной рамкой.

sata_connectors_in_mb

Количество SATA-разъемов может быть разным и колебаться от четырех до восьми. Так же они могут иметь разную пропускную способность и поэтому быть окрашены в разные цвета. В нашем случае мы имеем четыре голубых разъема с пропускной способностью 3 Гбит/с и два белых, обеспечивающих скорость передачи данных, равной 6 Гбит/c.

Особой разницы, в какой из разъемов подключать то или иное устройство нет, если только в вашей системе не используется твердотельный накопитель данных (SSD). А вот если вы счастливый обладатель такого быстрого диска, то лучше его подключить к разъему с пропускной способностью 6 Гбит/с, так как скорости чтения и записи информации у современных моделей SSD уже перешагнули порог в 4 Гбит/с.

connectors_in_mb

Если в вашем корпусе имеются дополнительные вентиляторы охлаждения, то самое время подключить и их. Для этого на материнской плате существуют специальные 3-х или 4-контактные коннекторы с маркировкой CHA_FAN, выглядящие точь в точь так же, как разъем для подключения процессорного кулера.

cha_fan

Их месторасположение не регламентировано и может быть любым на усмотрение производителя системной платы. Что же касается количества, то наиболее часто на плате распаивается один, два или три подобных разъема. Учитывайте эти особенности при выборе материнской платы, сообразовываясь с месторасположением и количеством внутрикорпусных вентиляторов.

chasses_fan

Закончив с соединением первой порции кабелей, переходим к следующему важному этапу сборки – установке и подключению блока питания (БП). Но об этом мы расскажем уже в третьей, заключительной части пособия по сборке ПК.
