Локальная сеть своими руками: Настройка основных параметров маршрутизатора (роутера)

Добавлена: 18-06-2013 Раздел: Интернет и сети Автор: Валерий Чугунков Просмотров: 207967

Локальная сеть своими руками: Настройка основных параметров маршрутизатора (роутера)

Настройка маршрутизатора является неотъемлемой процедурой при запуске и развертывании домашней локальной сети. В этом материале вы узнаете, как настраивать роутер самостоятельно и познакомитесь с ключевыми параметрами его интерфейса.

Оглавление

Вступление

В предыдущих частях цикла материалов «Локальная сеть своими руками», мы с вами узнали: из каких компонентов и устройств состоит домашняя компьютерная сеть, на какие детали и характеристики в первую очередь стоит обращать свое внимание при выборе маршрутизатора, а так же разобрались с разновидностями сетевых кабелей и научились изготавливать их самостоятельно.

После того, когда все необходимое оборудование куплено и установлено по своим местам, а кабели (если конечно они нужны) уложены и подключены к надлежащим устройствам, самое время вводить сеть в эксплуатацию. Но для того, что бы у нас все заработало как нужно, недостаточно просто правильно соединить между собой все компоненты сети. В любом случае вам придется осуществить настройку маршрутизатора, с помощью встроенного в него программного обеспечения.

В этом материале мы рассмотрим лишь основные настройки маршрутизаторов, позволяющие привести в рабочее состояние домашнюю локальную сеть. На самом деле, роутеры могут иметь очень широкую функциональность, а количество настроек в продвинутых моделях слишком велико, что бы рассмотреть их все в рамках одной статьи.

Не смотря на то, что практически все современные роутеры имеют специальные режимы «для чайников», позволяющие осуществлять установку его основных параметров в несколько коротких этапов, без определенных знаний и понимания некоторых терминов, даже в таком виде настройка маршрутизатора может оказаться непосильной задачей.

К сожалению, рассказать конкретно по пунктам об универсальном методе настройки всех видов маршрутизаторов не получится. Модельные ряды этих устройств очень разнообразны, так же как и разнообразны их функциональные возможности. Ситуация усугубляется и тем, что разные производители применяют в своих продуктах совершенно разное программное обеспечение (прошивки), которое может очень сильно отличаться между собой пользовательским интерфейсом, возможностями тонкой настройки и прочими важными аспектами.

Наверное, новичкам в этом деле, самое время развести руками, но отчаиваться пока не стоит. Как бы не ухищрялись программисты и производители, все же по основным общепризнанным терминам всегда можно понять, за что отвечает та или иная опция в меню настроек маршрутизатора. Так что, разобравшись с базовыми понятиями, используемыми в прошивках роутеров, вы сможете без труда корректно настроить его основные параметры под конкретные цели и задачи. Тем более, большинство ошибок совершается именно из-за того, что различные опции роутера часто настраиваются без понимания тех функций, за которые они отвечают.

IP-адресация и NAT

Перед тем как мы начнем углубляться в различные настройки роутера, давайте сделаем небольшое теоретическое отступление, и разберемся, каким же образом компьютеры обмениваются между собой данными внутри сети.

За перемещение информации по сети отвечает специальное программное обеспечение, называемое сетевыми протоколами, которые описывают правила общения машин. Для обмена данными в глобальной сети Интернет используется набор протоколов TCP/IP (Transmission Control Protocol). Я не случайно назвал его набором, так как TCP/IP действительно состоит из множества различных протоколов, среди которых можно выделить следующие:

  • HTTP – протокол передачи гипертекстовых данных, используемый веб-серверами и веб-браузерами. Именно с помощью этого протокола вы имеете возможность просматривать многочисленные сайты в сети.
  • FTP – протокол, используемый для передачи файлов в сети.
  • SMTP – протокол электронной почты.
  • IP – протокол для передачи данных основанный на системе адресации в сети.

На последнем протоколе давайте остановимся поподробнее.

Для того что бы компьютеры, маршрутизаторы и другие электронные устройства могли обмениваться информацией в Интернете или в рамках какой-либо сети, все они должны иметь свой уникальный личный номер (идентификатор) или так называемый IP-адрес (Internet Protocol Address). По этому адресу устройства идентифицируют друг друга и могут определять, откуда пришел запрос и куда следует передавать данные.

На сегодняшний день в интернете для маршрутизации пакетов с данными используется четвертая версия IP-протокола (IPv4), в которой IP-адрес является 32-битным числом. В двоичной системе, которая используется компьютерами, такое число состоит из нулей и единиц, и имеет 32 знака.  Как вы понимаете, воспринимать адреса в таком виде человеку совсем не просто, поэтому мы, люди, записываем его в более удобном для нас представлении, как четыре десятичных числа со значением от 0 до 255, разделенных точками.  Например, один и тот же IP-адрес в двоичной системе будет выглядеть, как 11000000101010000000000000000001, а в традиционной для нас десятичной, как 192.168.0.1.

Общее количество уникальных IP-адресов при использовании протокола IPv4 составляет 4 228 250 625 (2554). Не смотря на то, что эта цифра выглядит впечатляюще, такого количества адресов уже не хватает для всех устройств-участников глобальной сети. Ведь на сегодняшний день, соединение с интернетом могут иметь не только компьютерные устройства, но и кофеварки, телевизоры, телефоны и прочая разнообразная техника.

Глобальное истощение IPv4-адресов прогнозировалось заранее, поэтому на сегодняшний день уже применяется ряд технологий, позволяющий расходовать  их более экономно. Мы не будем рассматривать их все, а остановимся лишь на механизмах использования динамических и частных (внутренних) IP-адресов, понимание которых важно для настройки любого роутера.

В отличие от статического сетевого адреса, который, как правило, присваивается устройству самим пользователем, динамический IP-адрес назначается узлу автоматически при подключении к сети на ограниченный промежуток времени (например, на одну сессию соединения с интернетом). За автоматическую раздачу IP-адресов отвечает специальный протокол DHCP (Dynamic Host Configuration Protocol). Давайте посмотрим, как это работает на практике.

Представим, что провайдер в своем распоряжении имеет пул свободных IP-адресов. В случае подключения какого-либо устройства к сети, ему DHCP-сервером из этого списка выдается сетевой адрес. После выхода пользователя из сети, IP-адрес возвращается назад в список и может быть вновь выдан уже другому клиенту. Таким образом, можно повысить КПД использования адресов и организовать выход в интернет с одного адреса сразу многих устройств, правда, только поочередно.

Еще одним важным моментом в деле экономии адресного пространства является технология NAT (Network Address Translation), с помощью которой может осуществляться преобразование IP-адресов транзитных пакетов с данными, и в частности частных (внутренних) IP-адресов в публичные (внешние) сетевые адреса. Этот механизм используется практически в любом маршрутизаторе и является основой для организации собственной локальной сети.

Публичным или внешним IP-адрес называют в том случае, если он может быть использован для обмена данными непосредственно в рамках сети Интернет. Такой адрес имеет глобальную уникальность и единовременно может присваиваться только одному устройству, к которому можно получить доступ из любой точки всемирной паутины. Именно эти адреса сейчас находятся в большом дефиците и требуют особо экономного использования.

Частные IP-адреса не присваиваются в Интернете и рассчитаны на использование только в локальных сетях. Такие адреса требуют уникальности в рамках одной конкретной сети и могут присваиваться единовременно нескольким устройствам, расположенным в разных сетях. То есть в разных локальных сетях можно использовать одинаковые внутренние IP-адреса.

Всего существует три диапазона частных IP-адресов:

  • От 10.0.0.1 до 10.255.255.254
  • От 172.16.0.1 до 172.31.255.254
  • От 192.168.0.1 до 192.168.255.254

Как правило, в домашних и небольших офисных сетях используются диапазоны адресов от 192.168.0.1 до 192.168.0.254 или от 192.168.1.1 до 192.168.1.254, каждый из которых позволяет объединить до 254 устройств.

А теперь давайте рассмотрим на примере, как работает трансляция частных адресов в публичные. Представим, что вы захотели открыть  какой-либо веб-сайт и, набрав его адрес в браузере, нажали клавишу Ввод. В этот момент ваш компьютер отправляет роутеру запрос, который принимая его, смотрит на IP-адрес назначения. Если этот адрес локальный, то есть попадает в диапазон адресов вашей локальной сети, то маршрутизатор сразу отправляет пакет локальному устройству. В нашем же случае это не так, а значит, запрос необходимо отправить наружу в глобальную сеть.

Но дело в том, что в качестве обратного адреса отправителя указан локальный (частный) адрес, который из глобальной сети будет не доступен, так как не может быть использован в интернете. Поэтому маршрутизатор изменяет информацию в пакете, подставляя вместо локального адреса публичный, выданный провайдером, записывает произведенную операцию с этим пакетом в специальную внутреннюю таблицу и только после этого отправляет его наружу. После того как пакет возвращается с ответом, роутер сверяясь с таблицей, находит локальный адрес с которого он отправлялся и пересылает его нужному устройству локальной сети. Впоследствии, когда клиент и сервер заканчивают обмениваться пакетами, маршрутизатор стирает записи у себя в таблице, освобождая место для следующих операций.

Таким образом, благодаря этому механизму, для выхода в интернет, всеми устройствами локальной сети используется только один публичный адрес, который присваивается внешнему сетевому интерфейсу маршрутизатора. Это позволяет не только существенно экономить внешние IP-адреса, которые сейчас на вес золота, но и обеспечивает высокий уровень конфиденциальности данных, циркулирующих внутри локальной сети. Ведь пакеты, предназначенные для внутренних устройств, никогда не пересылаются наружу, а к компьютеру с внутренним IP-адресом нельзя получить доступ из глобальной паутины без разрешения роутера.

Подключение к маршрутизатору

Теперь, разобравшись с IP-адресацией и некоторыми важными определениями, переходим непосредственно к настройкам маршрутизатора. Очевидно, что для осуществления настроек роутера, сначала необходимо к нему подключиться. Для этого нам понадобиться обычный сетевой кабель (патч-корд), который, как правило, всегда идет в комплекте с роутером. Один его конец необходимо соединить с сетевой картой компьютера, а другой воткнуть в любой LAN-порт маршрутизатора.

После включения роутера, на компьютере необходимо проверить  в настройках свойств подключения по локальной сети, что включено автоматическое получение параметров IP (установлено по умолчанию) и попутно выяснить IP-адрес внутреннего сетевого интерфейса самого маршрутизатора, который нам понадобится для соединения с ним. Для этого в Панели управления выбираем пункт Сети и Интернет, затем Центр управления сетями и общим доступом и далее в левом столбце Изменение параметров адаптера. В открывшемся окне находим нужное Подключение к локальной сети и кликаем на нем два раза. В следующем окне нажимаем кнопку Свойства.

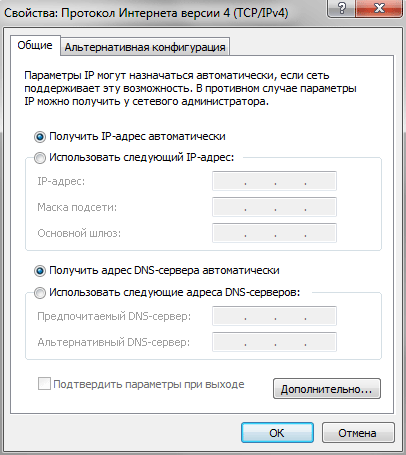

ip_in_windows

В окне свойств локального подключения выбираем Протокол Интернета версии 4 (TCP/IPv4) и нажимаем опять кнопку Свойства.

ip_settings_windows

В открывшемся окне проверяем, что бы был выбран параметр Получить IP-адрес автоматически. Далее здесь и в предыдущем окне нажимаем кнопку ОК.

local_settings

Вернувшись к окну Состояние – Подключение по локальной сети кликаем на кнопку Сведения.

network_connect

В окне Сведения о сетевом подключении нас в первую очередь интересует значение свойства Шлюз по умолчанию IPv4, так как именно этот IP-адрес является сетевым адресом LAN-интерфейса роутера. Записав или запомнив адрес шлюза (в нашем примере это 192.168.1.1), открываем любой браузер (Internet Explorer, Firefox, Chrome, Opera, Safari и так далее) и набираем его в адресной строке. Если все сделано правильно, то перед вами должно открыться окно с запросом логина (имя пользователя) и пароля для входа в меню настроек роутера.

Как правило, логин (UserName) и пароль (Password), установленные по умолчанию на заводе изготовителя, указываются на днище маршрутизатора и/или в инструкции, идущей в комплекте с ним. К слову, там же указывается и IP-адрес подключения к роутеру, так что смотреть его в сведениях о сетевом подключении совсем не обязательно. Наиболее распространенный вариант логина – admin, пароля – admin или 1234. Наиболее распространенными IP-адресами для подключения являются 192.168.1.1 или 192.168.0.1.

Меню маршрутизатора

Для управления всеми настройками маршрутизатора используется веб-интерфейс, который откроется перед вами сразу после ввода правильных имени пользователя и пароля. При этом у каждого из разработчиков, свое мнение, на то, как этот самый интерфейс должен выглядеть и какую иметь иерархию меню. Поэтому, пункты меню, за которыми скрываются одни и те же настройки, у различных производителей роутеров могут называться совершенно по-разному и находится в разных местах. Тем не менее, во всем этом разнообразии все-таки можно найти некую общую логику, так что давайте разбираться.

Чтобы вы лучше поняли общие закономерности, в данном материале в качестве примерных иллюстраций будут использоваться скриншоты пользовательских интерфейсов роутеров ASUS RT-N66U и ASUS WL-520GU, которые разительно отличаются друг от друга, как по дизайну, так и по языку меню.

menu_router_main_rt_n66U

Как правило, все основные пункты меню интерфейса маршрутизатора располагаются слева в отдельном столбце. По щелчку на них, могут раскрываться дополнительные подменю, которые размещаются либо списком  в этом же столбце, либо в отдельном горизонтальном меню в верхней части экрана. Центральная часть окна отводится для настройки параметров пунктов меню, которые вы выбираете.

asus_520gu_home

После завершения настроек каких-либо параметров всегда необходимо принять (сохранить) сделанные изменения. Для этого в нижней части окна размещается кнопка Save (другие варианты: Apply, Finish, Сохранить, Применить, Завершить). Во многих случаях для сохранения новых настроек потребуется перезагрузка роутера, которая будет происходить автоматически.

Настройка подключения к интернету

Для настройки параметров доступа к интернету необходимо выбрать соответствующий пункт меню в левом столбце, который может называться как: Internet Setup, IP Config, WAN, Connection Setup, Network или по-русски – Интернет, Основные настройки, Интернет подключение.

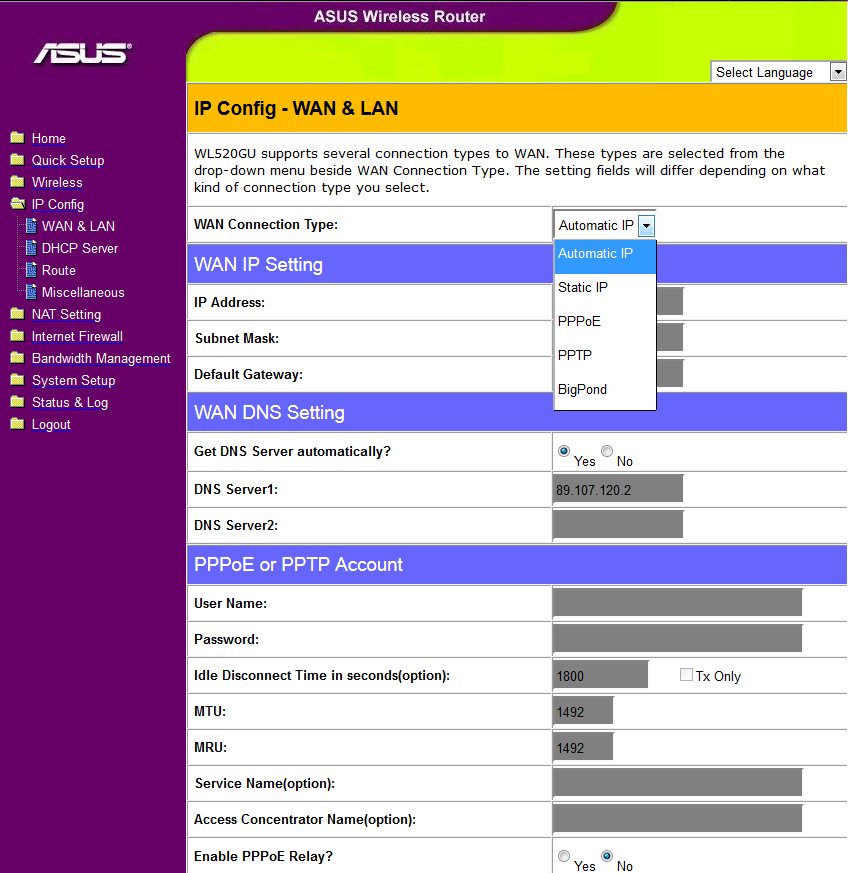

asus_520gu_wan

В окне настроек параметров подключения к интернету необходимо выбрать Тип WAN-подключения (WAN Connection Type) из выпадающего меню. Осуществляется это всегда на основе информации, предоставляемой вам провайдером - поставщиком услуг интернета. В зависимости от типа соединения, поля настроек и количество вводимой информации будет меняться.

menu_router_wan_rt-n66u

Основные типы соединения, с которыми вы можете столкнуться, выглядят так:

Automatic IP (Dynamic IP, DHCP, Автоматический) – самый простой для пользователя тип подключения, не требующий от него никаких настроек. В этом случае вы получаете от провайдера динамический публичный сетевой адрес, который всегда присваивается автоматически и может со временем меняться.

Static IP (Статический) – тип подключения, при котором провайдер выделяет вам уникальный внешний адрес, который со временем не изменяется. Как правило, за такие адреса приходится платить дополнительно ежемесячную абонентскую плату. Использование статического публичного адреса оправдано в том случае, если у вас есть необходимость подключаться к устройствам локальной сети из любой точки глобальной паутины, например для того, чтобы управлять домашней бытовой техникой из офиса.

Для настройки подключения со статическим IP-адресом вам необходимо будет заполнить следующие поля:

  • IP Address (IP Адрес) – выданный вам провайдером статический публичный сетевой адрес;
  • Subnet Mask (Маска подсети) – адрес сообщается провайдером;
  • Default Gateway (Основной шлюз) – адрес сообщается провайдером;
  • DNS Server (DNS-сервер) – адрес сервера, преобразовывающего буквенные доменные имена в IP-адреса и наоборот. Выбирается автоматически или сообщается провайдером.

PPTP, L2TP – туннельные протоколы, использующиеся в рамках технологии виртуальных частных сетей (VPN) для создания защищенных соединений между узлами сети. Данный тип подключения очень распространен среди российских провайдеров «последней мили», особенно при помощи протокола L2TP. В данном случае, внешнему сетевому интерфейсу маршрутизатора, может присваиваться как динамический публичный IP-адрес (преимущественно), так и статический, но при этом для подключения к интернету вам придется ввести следующие дополнительные параметры, выданные провайдером:

  • Имя пользователя (UserName или Login)
  • Пароль (Password)
  • Адрес сервера (Server IP/Name, VPN Server)

Остальные настройки в большинстве случаев оставляются по умолчанию, если конечно провайдер не указывает определенно требуемые для них значения.

PPPoE – сетевой туннельный протокол канального уровня, используемый в основном в xDSL-модемах/роутерах для подключении к интернету при помощью телефонных линий. Здесь тоже может использоваться как динамический, так и статический публичный адрес. В качестве дополнительных параметров требуется ввод Имени пользователя (UserName или Login) и Пароля (Password), которые выдаются поставщиком услуг интернета. Остальные параметры, как правило, оставляются по умолчанию.

Во многих маршрутизаторах в окне настройки доступа к интернету, внизу имеется поле с названием MAC-адрес (MAC Address). Что это такое? MAC-адрес (по-русски МАК-адрес) – это уникальный физический адрес, присваиваемый всем компьютерным сетевым устройствам, включая интерфейсы маршрутизаторов и сетевых карт. Собственный физический адрес роутера указывается на днище корпуса.

Большинство провайдеров используют MAC-адреса для идентификации компьютеров, тем самым, исключая возможность несанкционированного доступа к их сети с оборудования, которое не было зарегистрировано. То есть, для того, что бы какое-либо устройство смогло получить доступ к интернету, провайдер должен внести его MAC-адрес в специальный список разрешенных адресов.

Например, у вас дома долгое время существовал один компьютер, который был подключен к интернету через кабель провайдера и все сетевые настройки выполнялись автоматически. Но вот вы решили сменить ПК на более современную модель, но подключив сетевой кабель к новому приобретению обнаруживаете, что интернет не работает, и проблема не в настройках. Дело в том, что сетевая карта нового компьютера имеет другой MAC-адрес, который не числится в списке провайдера и поэтому никакого доступа к глобальной сети она не получает. Тоже самое, касается и роутера. Поставьте вместо компьютера маршрутизатор, и он тоже не будет получать доступ к всемирной паутине, так как имеет свой собственный уникальный физический адрес. Так что же делать в этой ситуации?

Конечно можно позвонить провайдеру и сообщить ему MAC-адрес нового оборудования, для того что бы он был внесен в разрешающий список, а можно изменить его самостоятельно. Если речь идет о роутере, то тут как раз вам на помощь может прийти вышеупомянутое поле MAC-адрес. Многие модели современных маршрутизаторов позволяют клонировать физические адреса других устройств. Таким образом, вы можете на программном уровне изменить реальный MAC-адрес маршрутизатора на любой другой. Вбейте в это поле нужный адрес, и роутер во время запросов начнет всегда подставлять его вместо своего собственного.

В большинстве случаев указанной выше информации вам будет достаточно для осуществления настройки любого типа интернет-соединения. Не исключено, что в определенных ситуациях могут возникнуть нюансы, о которых мы здесь не упомянули, но это уже частности, разобраться в которых вам всегда поможет техническая поддержка поставщика услуг интернета.

После завершения всех настроек не забудьте сохранить их, что бы изменения вступили в силу.

Настройка беспроводной сети Wi-Fi

За настройки Wi-Fi сети в основном меню роутера отвечает вкладка Wireless или Wireless Settings (другие варианты: Wi-Fi, Беспроводная сеть, Настройка беспроводной сети, Параметры беспроводного соединения). Учтите, что здесь часто основная вкладка может содержать несколько второстепенных (подменю). Их названия мы не будем указывать, так как вариантов может быть масса. Просто, при нахождении нужных параметров не забудьте про них.

Что бы создать и запустить собственную беспроводную  сеть необходимо заполнить всего несколько ключевых полей:

Enable Wireless – включение/выключение беспроводной сети. Данный пункт встречается далеко не во всех моделях роутеров.

SSID (Имя сети, Wireless Network Name) – произвольное имя беспроводной сети, которые вы придумываете самостоятельно.

menu_router_rt-66u_wifi

Security Mode (Encryption, Безопасность, Настройки безопасности, Шифрование, Метод проверки подлинности) – включение/отключение и выбор режима безопасности беспроводной сети. По умолчанию режим безопасности отключен, так что настоятельно рекомендуем его включить, что бы предотвратить несанкционированный доступ к вашей локальной сети. По сути, выбор режима безопасности сети Wi-Fi сводится к выбору типа шифрования из ниспадающего списка:

  • WEP (WiredEquivalentPrivacy) – устаревший алгоритм шифрования, применение которого на сегодняшний день не рекомендуется.
  • WPA и WPA2 (Wi-Fi Protected Access) – современная технология защиты беспроводных сетей. В домашних маршрутизаторах чаще используется ее упрощенный режим Pre-Shared Key (WPA-PSK, WPA2-PSK, WPA-Personal, WPA2-Personal), где для доступа к сети требуется ввести пароль. Выбирайте тип шифрования из этих вариантов. Предпочтительные режимы – WPA2, WPA2/WPA или WPA-Auto.

Cipher type (WPA Encryption, WPA Algorithms, Шифрование WPA) – тип шифрования, применяемый в технологии WPA. Может быть двух видов: TKIP и AES. TKIP является устаревшим вариантом, использовавшимся в WPA первой версии. В более защищенной WPA2 применяется шифрование AES. Исходя из этого, выбор данного параметра очевиден: либо AES, либо более универсальный вариант TKIP+AES.

asus_520gu_wifi

WPA Pre-Shared Key (Network Key, Password, Сетевой ключ, Ключ WPA) – сетевой ключ (кодовое слово или пароль), который необходимо будет указывать при подключении к беспроводной сети. Ключевое слово придумывается самостоятельно из латинских букв и цифр и может включать в себя от 8 до 63 символов.

Все остальные параметры Wi-Fi сети на начальном этапе можно оставлять без изменений. В большинстве случаях их настройка вам вряд ли потребуется.

В последнее время все большее распространение получают маршрутизаторы, способные разворачивать беспроводные сети сразу в двух диапазонах одновременно – 2,4 ГГц и 5 ГГц. Настраиваются эти сети каждая в индивидуальном порядке на отдельных вкладках меню, хотя сами параметры настроек у них идентичны и перечислены выше.

Настройка параметров локальной сети LAN

За настройку параметров проводной локальной сети в меню роутера отвечает пункт LAN (Локальная сеть, ЛВС). Он может располагаться как в главном меню, так и в подменю основных настроек сети, соседствуя с закладкой WAN. Как правило, особой необходимости в настройке LAN-интерфейса нет, но на некоторые параметры все же стоит обратить ваше внимание.

IP Address – IP-адрес внутреннего сетевого интерфейса роутера, по которому вы можете к нему обратиться и войти в меню настроек. Так же этот адрес  является основным шлюзом, через который происходит обмен данными между внешней и локальной сетями. Как правило, по умолчанию имеет значение 192.168.0.1 или 192.168.1.1.

menu_router_rt-66u_lan

Исходя из значения этого IP-адреса устанавливается ранг вашей локальной сети и диапазон частных IP-адресов, которые будут присваиваться устройствам внутри нее. Например, если IP-адрес основного шлюза имеет значение 192.168.1.1, то все устройства в этой локальной сети должны иметь адреса в диапазоне от 192.168.1.2 до 192.168.1.254.

В принципе вы вольны присвоить любой адрес своей локальной сети из трех зарезервированных диапазонов частных IP-адресов (об этом мы говорили выше). Но, как правило, особой нужды в смене значений по умолчанию нет. Ведь в домашних условиях вы вряд ли будете создавать несколько подсетей или использовать в рамках одной сети более 254 устройств.

asus_520gu_lan

DHCP-сервер (DHCPServer) – инструмент, позволяющий роутеру раздавать IP-адреса устройствам локальной сети в автоматическом режиме. По умолчанию DHCP-сервер включен и способен выдавать до 253 адресов (от 2 до 254) в рамках одной локальной сети. Учтите, что при отключении DHCP, всем узлам вашей домашней или офисной сети придется прописывать IP-адреса вручную.

Так же в настройках DHCP-сервера можно самостоятельно определить диапазон (пул) IP-адресов, которые могут присваиваться устройствам в автоматическом режиме и установить время аренды сетевого адреса.

Настройка IPTV

В последнее время бурными темпами развивается интернет-телевидение. Сегодня, практически любой крупный провайдер, поимо предоставления выхода в интернет, предлагает пользователям возможность просмотра различных телевизионных каналов с помощью сетевых технологий. Такой вариант во многих случаях становится хорошей альтернативой низкокачественному кабельному телевидению или дорогостоящему спутниковому.

Для организации телевизионных трансляций в сети используется не традиционная технология IP-адресации, а технология групповой адресации Multicast. Поддержка данной технологии локальной сетью – необходимое условие для работы IPTV.

В маршрутизаторах поддержка IPTV может быть организована двумя способами. В первом случае роутер наделяется функцией Multicast и организовывает многоадресную передачу данных на все LAN-порты за счет собственных аппаратных и программных средств. Чек-бокс, отвечающий за включение/отключение опции Multicast streaming (IPTV, IGMP, Многоадресная маршрутизация), может находиться на совершенно разных вкладках, начиная от настроек WAN или LAN (Локальной сети) и заканчивая Дополнительными настройками (Advanced). Так что ищите методом перебора и читайте инструкцию к вашей модели.

К сожалению, многие модели роутеров имеют не самые выдающиеся технические характеристики и отлаженное программное обеспечение, что приводит к сбоям при групповой адресации. Особенно это касается трансляции каналов телевидения высокой четкости (HDTV), которые могут демонстрироваться с сильно заметными искажениями, рассыпанием картинки на пиксели и прерываниями.

menu_router_iptv

Но существует и еще один способ передачи многоадресного потока через роутер к устройствам локальной сети. В некоторых маршрутизаторах имеется возможность изменять функциональность одного, или несколько LAN-портов, делая их сквозными. То есть для определенных портов можно отключить механизм трансляции IP-адресов (NAT), делая возможным прохождение сетевого потока через них без каких-либо преобразований, как это происходит в обычном коммутаторе. Если подключить ТВ-приставку к такому порту, то она будет получать входящий от провайдера «мультикастовый» поток без изменений. Но, что самое главное, нагрузка на роутер в этом случае минимальна, и значит, его аппаратная составляющая практически перестает влиять на качество телевизионной картинки.

Как и в предыдущем варианте, выбор портов STB IPTV может осуществляться в совершенно разных опциях роутера. И все же наиболее часто настройка IPTV происходит в параметрах пунктов главного меню Локальная сеть (LAN, Network, Домашняя сеть), WAN или Advanced (Дополнительные настройки) на дополнительной вкладке IPTV (другие варианты: IP-телевидиние, Advanced).

В зависимости от модели роутера, он может иметь или функцию Multicast, или функцию назначения портов для IPTV (bridge), или обе эти функции сразу, или не иметь их вовсе (как например в ASUS WL-520GU). В некоторых продвинутых маршрутизаторах многоадресную передачу данных (Multicast) можно организовать и для беспроводных сетей (как например в ASUS RT-N66U).

Обновление прошивки

Функциональные возможности роутера зависят не только от его аппаратной составляющей, но и от программного обеспечения, с помощью которого он управляется. Более того, качество прошивки маршрутизатора влияет на стабильность работы этого ключевого устройства. Неудачная прошивка может сделать бесполезным куском железа роутер даже с самой продвинутой технической начинкой.

asus_520gu_update

Понимая это, разработчики стараются постоянно совершенствовать микропрограммное обеспечение для маршрутизаторов, периодически выпуская обновленные версии прошивок, в которых исправляются ошибки и «баги» предыдущих редакций. Так же более новая прошивка может увеличить производительность роутера и наделить его новыми полезными функциями. Поэтому, время от времени, стоит проверять наличие новых версий программного обеспечения для вашей модели роутера.

menu_router-rt-66u_update

Обновление микропрограммы осуществляется в два этапа. Сначала вы скачиваете новую прошивку на компьютер. Затем в меню роутера находим пункт System Setup (другие варианты: Система, Administration, Администрирование, Maintenance, Техническое обслуживание, Tools)  и внутри него опцию Firmware Upgrade (другие варианты: Обновление микропрограммы, Обновление ПО, Firmware Update). Далее в открывшемся окне необходимо указать путь к файлу с новой прошивкой и нажать кнопку Upload (Обновить, Загрузка).

Заключение

Разработчики уже давно стремятся облегчить настройку параметров маршрутизатора, сделав ее доступной даже для начинающих пользователей. В большинстве случаев, во время первого входа в меню роутера, происходит запуск мастера, предлагающего быструю пошаговую настройку его основных параметров. Такой вариант избавляет новичков от поисков нужных опций среди многочисленных разделов меню. При необходимости мастер установки можно запустить и вручную с помощью пункта Quick Setup (другие варианты: Setup Wizard, Мастер установки, Быстрая настройка).

Правда, учтите, что с помощью мастера установки не всегда удается правильно настроить роутер, так как в этом случае некоторые важные параметры выбираются в автоматическом режиме не всегда корректно. Так же в определённых ситуациях подключение к интернету может требовать особых настроек, возможность ввода которых попросту отсутствует в режиме мастера. Поэтому во многих случаях использование ручного режима установки параметров не избежать.

Материалы по теме:

Локальная сеть своими руками: Общие правила построения домашней сети и ее основные компоненты

Локальная сеть своими руками: Выбор маршрутизатора (роутера) и его основные характеристики

Локальная сеть своими руками: Выбор и обжим сетевого кабеля
